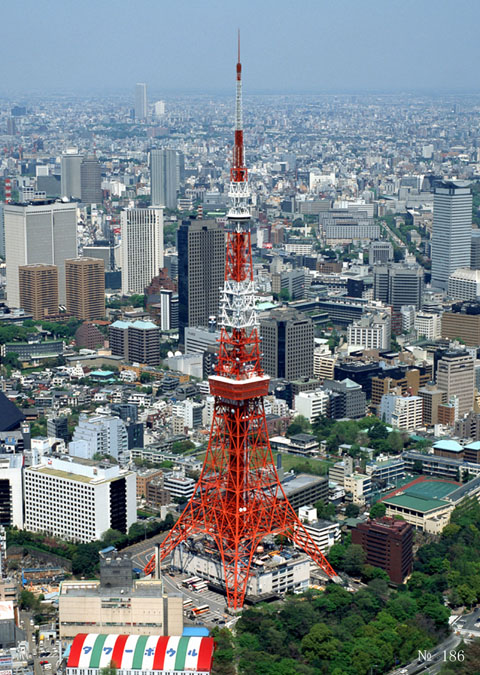

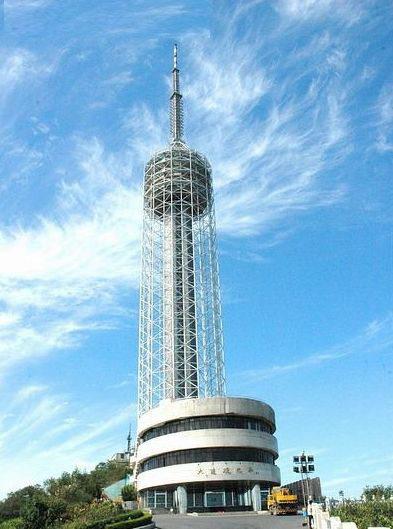

廣播電視鐵塔簡稱廣電塔，主要用于安置廣播電視天線。且大多建立在城、鎮廣播電視大樓的頂上或邊上。因此鐵塔結構的構造上除了滿足廣播電視天線對結構的工藝要求外，還需要造型美觀，與周?chē)h(huán)境相協調。
廣播電視鐵塔立面廓線通常采用多折線型，既美觀又能使基礎受力小，整塔穩定性好。平截面形狀有三角形、四邊形、六邊形等。特殊情況下可用多邊形網狀結構。廣播電視鐵塔腹桿形狀有單斜桿式、十字交叉式、菱形、K 式和再分式等幾種。單斜式腹桿用于小型廣播電視鐵塔上。一般為剛性斜桿。交叉式腹桿應用較廣，斜桿可做成剛性和柔性?xún)煞N。柔性有預應力和非預應力之分。
廣播電視鐵塔上設置用于工藝、燎望等用途的平臺。其層次、數目與布置高度需根據使用要求確定。平臺形狀視塔身截面而定，平臺結構的構件一般都采用角鋼、槽鋼、工字鋼等型鋼制成，為了便于高空安裝，構件之間先用焊接連接成吊裝單元，各單元之間用螺栓連接。 |
